随着开关电源的高频化发展，电磁干扰工况时常困扰设计者。为了抑制开关电源对外电磁噪声和外界对内电磁干扰，需要在开关电源添加共模电感。加之，蓝牙、电脑等电子设备小型化、集成化的发展趋势，各类行业标准提出的种种电磁和应用要求，干扰抑制类元件迎来新的一轮升级换代：保证性能的前提下，实现小型化和轻量化。

祥如电子推出的SQ扁平线共模电感XRSQ1010-10mH-H，正是在这样的市场背景下应运而生，显著改善EMC的同时并节省空间。这款电感器采用精密绕线和磁屏蔽工艺设计，相比传统绕线电感，能够显著减少漏磁，降低对周边器件的影响。这使得它在高频电源应用中得到了广泛应用，尤其是在需要电磁干扰抑制和电源质量改进的场合。

XRSQ1010-10mH-H电源应用方案

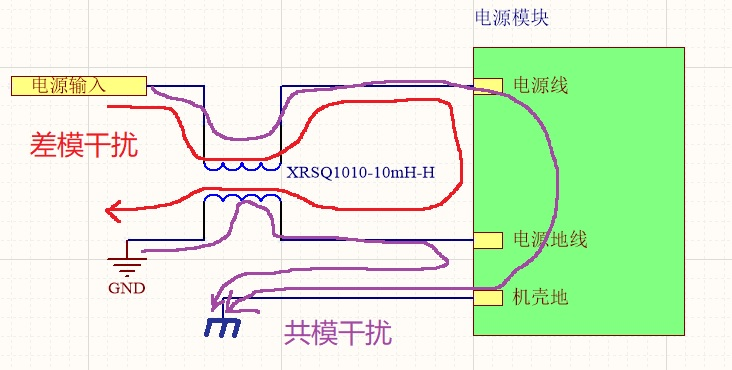

图1 SQ扁平线共模电感XRSQ1010-10mH-H在电源端口的应用方案在电源设计的方案中，针对外部干扰主要存在共模干扰和差模干扰两个路径。如图1所示，在电源输入端口上，电源线和电源地线之间的干扰为差模干扰。在外部干扰通过该干扰路径对电路进行干扰时，应用SQ扁平线共模电感XRSQ1010-10mH-H可以增加高频干扰时的输入阻抗，从而减少对内部电路的影响。

同理，在电源线与大地（也称机壳地）、以及电源地线与大地之间之间的干扰为共模干扰。外部干扰也可以通过这两条路径对后级电源电路造成影响，采用SQ扁平线共模电感XRSQ1010-10mH-H也可以削弱高频干扰，消耗外部能量，提高产品的抗干扰能力。

SQ扁平线共模电感XRSQ1010-10mH-H具备以下优势特点：

高抗干扰特性

相较于传统的磁环电感而言，在同样的产品设计空间中，由于SQ扁平线共模电感的高频趋肤效应更好，因此电感量可以做到更大，通过的电流也能得到提高，SQ扁平线共模电感XRSQ1010-10mH-H最小感值为10mH。因此在应对外部干扰时能够提供更高的阻抗，提高产品的抗干扰能力。

EMI优化

相比传统圆线设计，共模电感XRSQ1010-10mH-H的扁平线设计能够使电场均匀分散，匝间寄生电容更小，元器件在工作时对外部的电磁辐射干扰得到显著降低。尤其适用于各种对外部环境影响要求严格以及人体穿戴应用的电子产品。

低温升

相比传统的磁环电感而言，SQ扁平线共模电感XRSQ1010-10mH-H采用特殊的绕线结构和磁芯材料，其空间利用率高，同等线径条件下，电流通过产生的温升低。该特性可以有效扩大这种元器件的应用范围，特别适用于各类手持设备的电源应用。

小型化

SQ扁平线共模电感XRSQ1010-10mH-H，采用0.1t×0.7mm UEWH扁平线绕线结构设计，能够节省空间，契合目前电子产品小型化、集成化设计需求，其产品外观如图2所示。

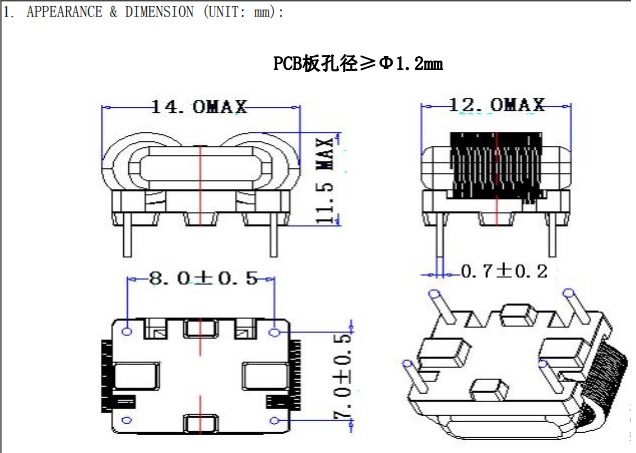

图2 SQ扁平线共模电感外观

综上所述，祥如电子的SQ扁平线共模电感XRSQ1010-10mH-H在电源应用中可抑制电磁干扰、提高电源质量，保障开关电源的稳定性和可靠性，适应电子设备的小型化和集成化趋势，性能更优，体积更小。此外，SQ扁平线共模电感也适用于通信电源、适配器、照明、家电、新能源、储能、医疗、军工等领域。
