概要

电子产品小型化设计成为当前电子行业发展的共识，不仅满足了消费者对便携性和美观性的需求，也带动了其内在电子元件向紧凑高效化发展。在电子产品小型化过程中，工程师面临着诸多挑战，如散热、功耗、信号干扰、噪音等问题。祥如电子的小型化一体成型电感XRTC252012S2R2MBCA也正因此应运而生，其小体积、高饱和电流、电磁屏蔽性、低损耗等特性，适用于各类对产品体积有严苛要求的小型化产品中，能很好地解决工程师所头痛的产品小体积化、电源高功率密度、电磁兼容性等问题。

典型应用电路

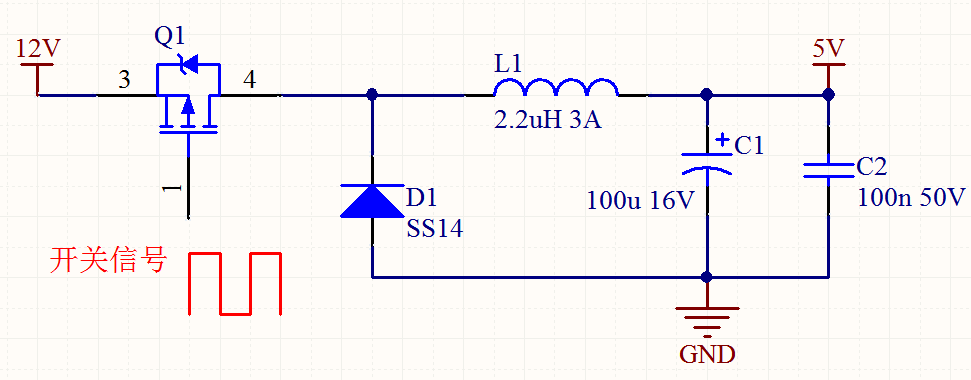

图 1 典型应用电路图

该型号电感适用于各种开关电源电路，如图 1所示，是典型的BUCK应用电路。简单工作原理简介：Q1导通期间给L1电感和电容C1充能，Q1关断时，由于电感电流不突变形成反向电动势，经续流二极管D1持续给C1充能，维持电源的稳定。

产品特点

低直流电阻（典型值55mΩ，最大值65mΩ），实现低损耗；

高饱和电流（典型值3.8A，最大值3.3A）；

采用屏蔽设计，降低产品EMI设计难度；

表面采用乙烯基热喷涂工艺，表面致密性好；

100%无铅工艺，满足RoHS2.0、无卤、REACH等标准。

应用

DC/DC电源；

PAD，智能手机便携式游戏设备，智能穿戴；

WI-FI 模组笔记本，VR，AR；

CD显示器，HDDS，DVCS，DSCS；

基带电源，放大器，电源模块，相机电源等等。

外观与尺寸

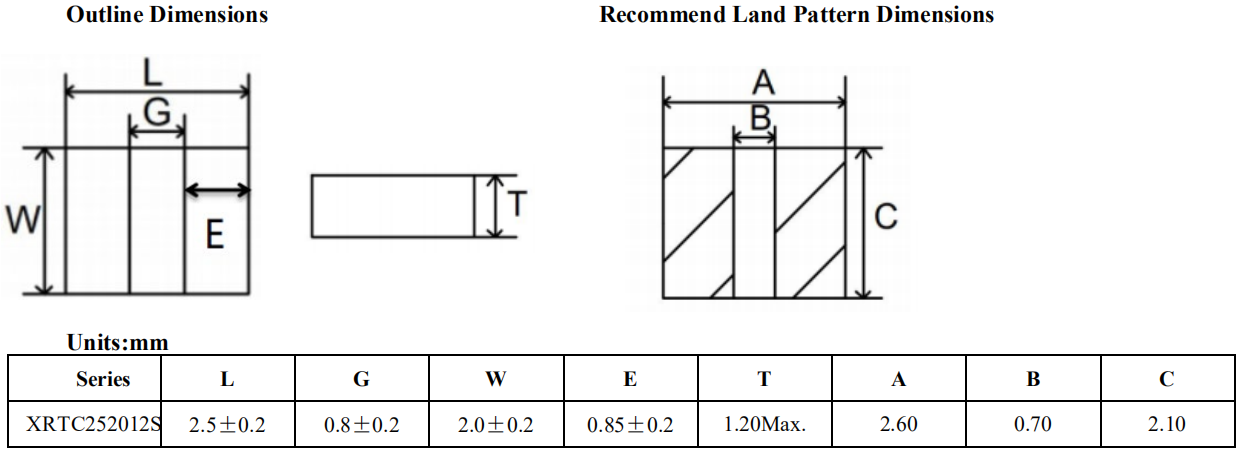

图 3 结构工艺

本型号电感采用一体成型工艺生产。小型化一体成型工艺具备以下优点：

小型化：一体成型电感通过精密的模塑工艺，将铁芯、线圈等组成部分一次性成型，实现了元器件的极致小型化。这种设计使得电感器在占用更小空间的同时，能够满足现代电子设备对轻薄化、便携性的追求。

重量轻：相比传统电感器，一体成型电感在减轻重量的同时，保持了优异的电气性能，有助于提升整体产品的便携性和用户体验。

规格参数

XRTC252012S2R2MBCA电气规格参数如图 1所示。

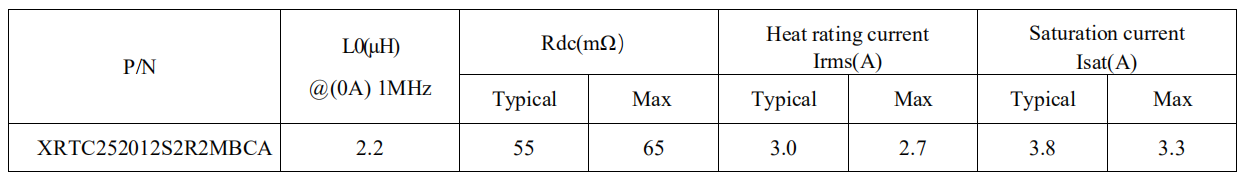

图 4 XRTC25012S2R2MBCA电气参数

该型号1MHz测试频率下，电感量稳定在2.2μH容差量±20%，适于高开关频率的DC-DC电源。该值根据实际的电源芯片开关频率和输出电流来选择。

低直流阻抗，典型值55mΩ，最大才65mΩ，大幅降低了电感自身的功率损耗。以2A有效电流计算，根据公式P=I2*R=2*2*65mΩ=260mW。在降低自身损耗的同时，提高了电源的转换效率，现在国家在提倡节能，开关电源的转换效率指标也越来越高。因此也要求电感的直流阻抗越小越好。

温升额定电流最大为2.7A，高额定电流可以提高DC-DC电源模块的功率密度。该值的设计需要考虑降额设计，降额因子最好选择0.7。

最大饱和电流3.3A，最大饱和电流体现了电感的最大储能能量。小体积高饱和电流可使产品的功率设计范围更广，可覆盖多个产品功率段，最大程度上实现物料归一标准化。

产品型号命名规则

本型号产品系列命名规则如图 5所示。XRTC252012S2R2MBCA型号则表示：小型化一体成型电感，长宽2.5*2mm，高1.2mm，结构尺寸公差±0.2mm，电感量2.2μH，电感量容差±20%，通用型常规电感。若此款电感的技术参数有不适用的地方，可根据系列命名规则联系申请样品。

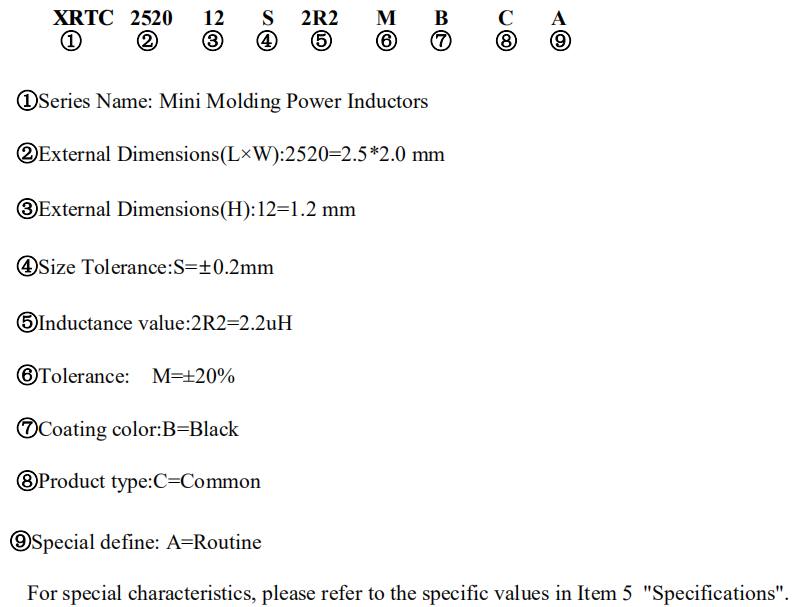

图 5 产品型号命名规则
