产品图片

产品概要

小一体成型电感是一种小型化的电感器，它通过将磁性材料和导线一体化成型制成。这种电感器通常用于表面贴装技术（SMT），体积小，适合在空间受限的电路板设计中使用，同时具有高电流承载能力，设计用于承受较大的电流，适用于需要大电流的应用。其具有较低的直流电阻，有助于减少能量损耗。Q值较高，意味着电感器在高频应用中的损耗较小。由于使用了热固性树脂等材料，电感器在温度变化下的性能稳定。小一体成型电感采用封闭磁路设计，这种设计有助于减少漏磁，从而减少电磁干扰（EMI）和提高电感的性能。

祥如电子依托自身研发实力，推出了小一体成型电感XRTC252010S4R7MBCA，通过使用金属粉尘芯，实现高饱和电流（Isat），适用于需要大电流小尺寸的应用。乙烯基热喷涂等表面处理技术提高了电感的表面致密性，增强其耐热性和耐湿性。

XRTC252010S4R7MBCA特点

通过金属粉尘芯实现高性能(Isat)

低直流阻抗（Rdc），实现更小损耗。

封闭磁路设计减少漏磁。

乙烯基热喷涂，表面更致密。

100%无铅(Pb)符合RoHS2.0和卤素、REACH等标准。

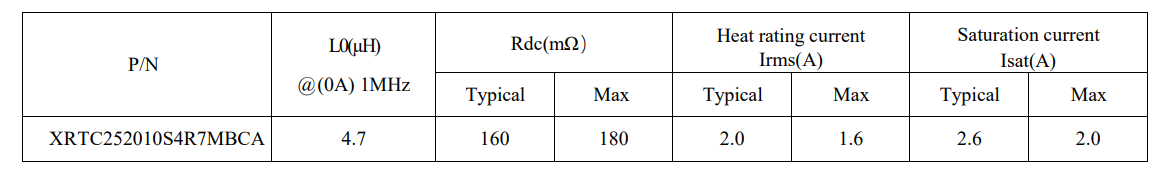

规格参数

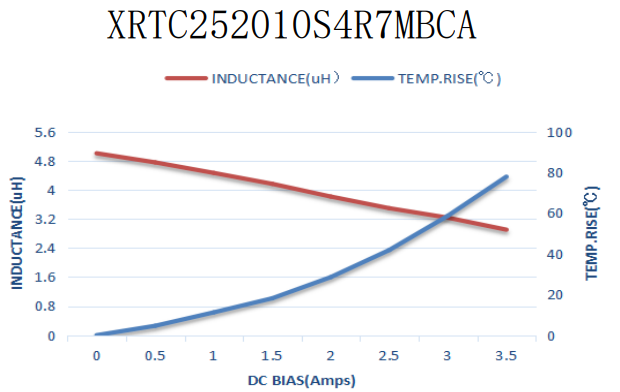

技术优势

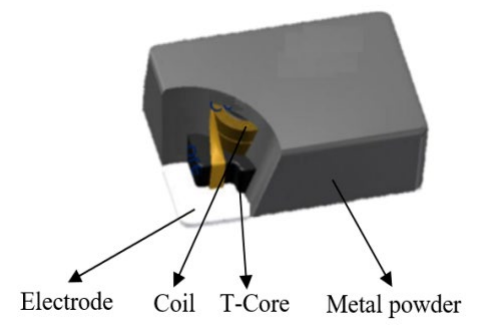

通过金属粉尘芯实现高性能(Isat)

磁芯材料对功率电感器的电流承载能力有显著影响，因为磁芯材料决定了电感器的磁导率、饱和磁通密度、损耗特性、热稳定性和频率特性。磁导率高的材料可以提供更强的磁场，从而允许在较小的磁芯体积下实现较高的电感值。这有助于减小电感器的尺寸。磁芯材料的热稳定性决定了其在高温下的性能。一些磁芯材料在高温下可能会失去磁性，从而影响电感器的性能。磁芯材料的散热性能也会影响电感器的电流承载能力。良好的散热性能有助于防止电感器在高电流下过热。

更低的电磁干扰EMI

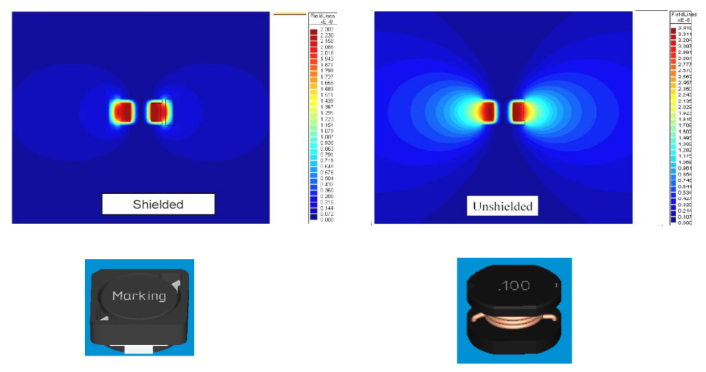

一体成型电感将绕组和磁性材料一次浇筑而成，只在内部留下一个很小的气隙以防止电感饱和。因此，这类电感在很大程度上没有磁力线溢出。下图为屏蔽电感与非屏蔽电感的磁场分布。

应用

DCDC转换器。

平板、智能手机。

便携式游戏设备、智能穿戴、Wi-Fi模块。

笔记本电脑、虚拟现实（VR）、增强现实（AR）。

液晶显示器、硬盘驱动器（HDD）、数字摄像机（DVC）、数字相机（DSC）等。

基带电源、放大器、电源管理、模块电源、相机电源管理。

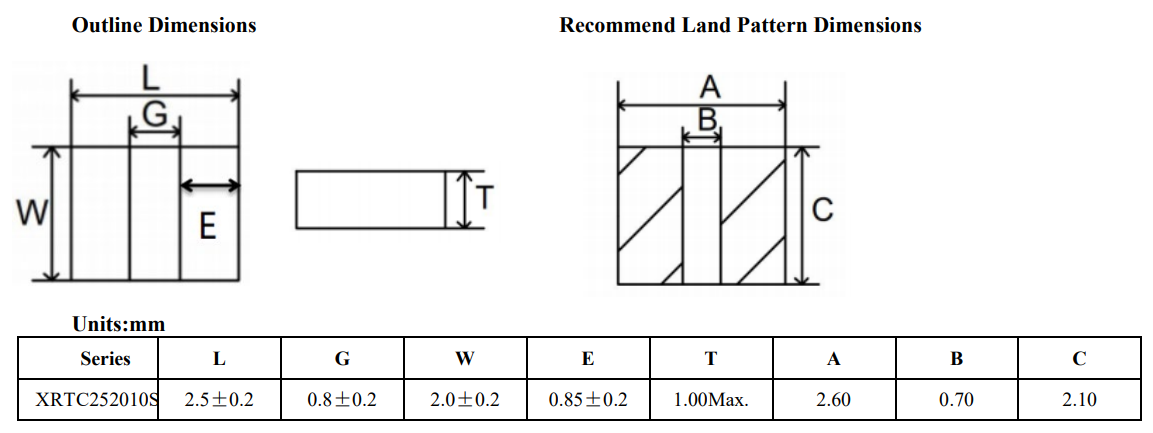

外观尺寸

产品型号命名规则

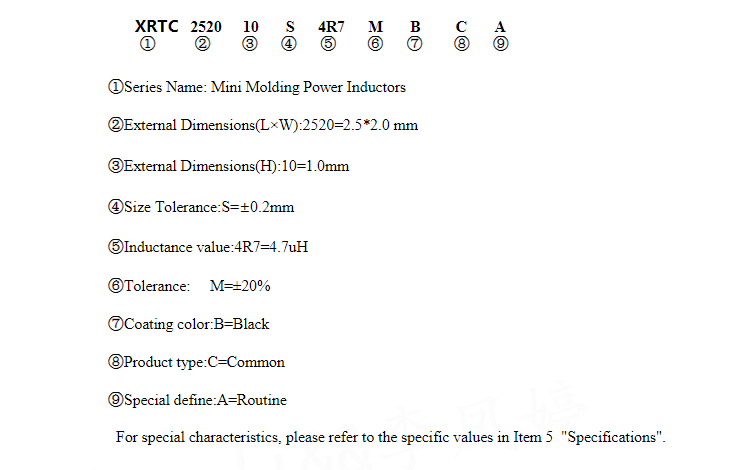

本型号产品系列命名规则如图所示。XRTC252010S4R7MBCA型号则表示：小型化一体成型电感，长宽2.5*2.0mm，高1.0mm，结构尺寸公差±0.2mm，电感量4.7μH，电感量容差±20%，通用型常规电感。若此款电感的技术参数有不适用的地方，可根据系列命名规则联系申请样品。
