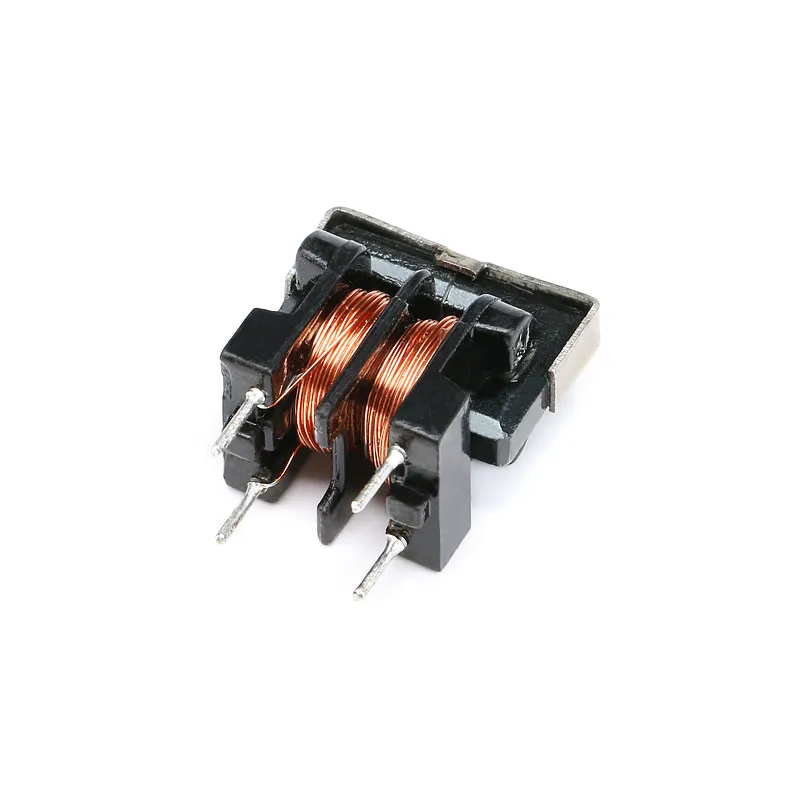

产品图片

产品概要

任何行业都离不开开关电源，而共模电感是电源中一个常见的元件，主要用于交流电源中的EMI噪声抑制，特别是消除低频的共模干扰。面对开关电源多而复杂的应用场景，内部电子器件的尺寸和性能有着更为严格的要求。电感制造商祥如电子开发相应的小尺寸型号XRUU9.8-10mH-V UU共模电感，低损耗，插件立式设计，耐压最高达1.5KV，在控制成本的同时，仍然能够保持优秀的性能指标。该电感可以搭配X电容、Y电容组成EMI滤波器使用，抑制EMI干扰。应用场景十分广泛，除开关电源外，还可以用在共模滤波、驱动变压器、电流互感器等领域。

UU共模电感是由两片U型的锰锌磁芯组装在一起，形成导磁介质。顶部有UU9.8配套的铁夹，底部是T375J（94-V0）骨架，中间是uu9.8 R12K磁芯，采用耐温等级B的2UEW/QA-1的铜线进行绕线，配合Sn/Cu:99.3/0.7无铅锡条出线，使用耐温等级F的8562/C绝缘漆来增强绝缘阻抗。得益于其结构设计，XRUU9.8-10mH-V电感具备以下产品优势：

1、与磁环共模电感相比，UU共模电感主要用来过滤低频的共模干扰，具有一定的EMI抑制作用，能在比较广的频率范围内提供有效的共模噪声抑制，同时保证正常信号的传输质量。

2、UU共模电感磁芯采用U型锰锌材质，磁导率较高，饱和磁通密度低。

3、UU型共模电感尺寸小，绕制方便简单，可以采用自动化设备进行标准化批量生产，制造成本相对较低。

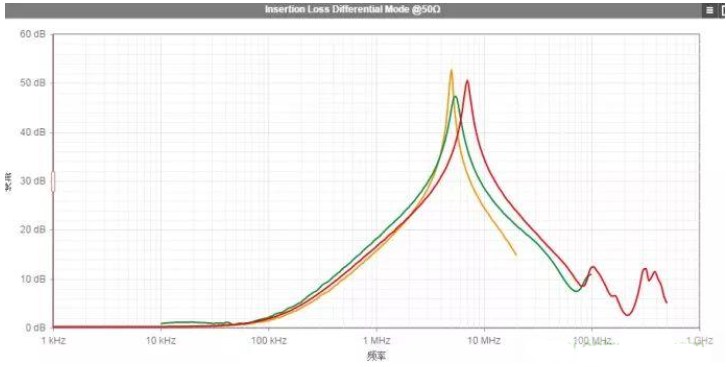

4、与磁环共模电感相比，同样感值下，UU共模电感的响应频点要稍高些，补偿的db值会大些。

产品特点

尺寸小，最大16.5mm *11.5mm * 17.5mm  ；

绕制方便，制造简单，只需要简单的机器就能绕制；

低损耗，耐高压；

用途广，可抑制共模干扰；

有底座安装方便。

应用领域
开关电源

共模滤波

驱动变压器

电流互感器

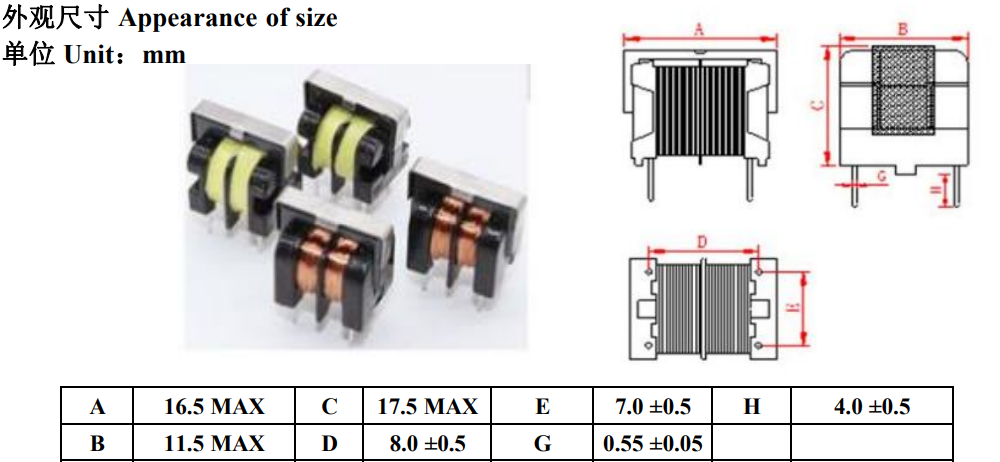

外观和尺寸

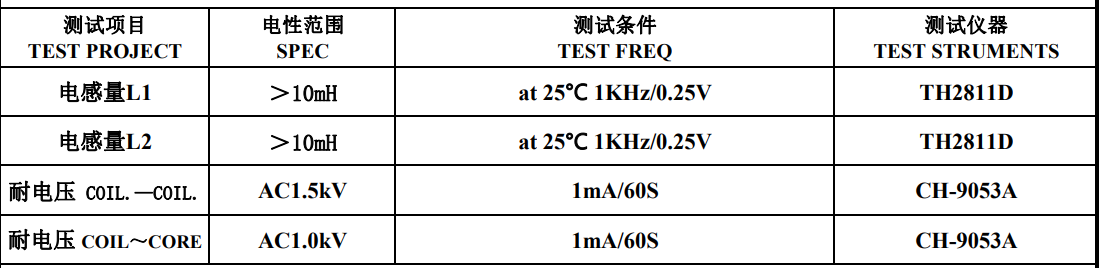

主要的电气性能参数：

生产

已量产
