产品概要

现如今电子行业普遍将电子产品的小型化设计视为发展的共识性趋势，深深地推动了其内部电子元件朝向更加紧凑与高效的方向进化。在推进电子产品微型化的征途中，工程师们需应对一系列复杂而严峻的挑战，包括但不限于高效散热机制的构建、功耗管理的优化、信号干扰的抑制以及噪音水平的控制等关键难题。祥如电子凭借其卓越的自主研发能力，乘势而上，隆重推出了小型化一体成型电感XR0420-4R7M，该产品以其微型化的体积、高额定电流承载能力、出色的电磁屏蔽性能以及极低的能量损耗等高端特性，成为各类空间有限的小型化产品的理想之选，广泛应用于AV设备、OA设备、家电、信息服务等电子设备中。

产品特点

精确的额定电流（2.2A±5%），确保在高频和高温环境下可保证优异的温升电流及饱和电流的特性;

电感量(4.7μH±20%)，直流阻抗（DCR)（112mΩ）等核心性能指标上，展现出卓越的一致性表现;

拥有一体电感封闭的磁路结构，磁漏少，具备抗电磁干扰强，可避免因结构导致的蜂鸣声及噪音;耐高温，最高可达125℃，可有效控制电子产品发热量；

贴片式精巧构造，促进自动化装配流程，显著提升生产效率。

应用

高端手机、笔记本电脑、Pad等

交换机、服务器

固态硬盘

DCDC转换器

外观和尺寸

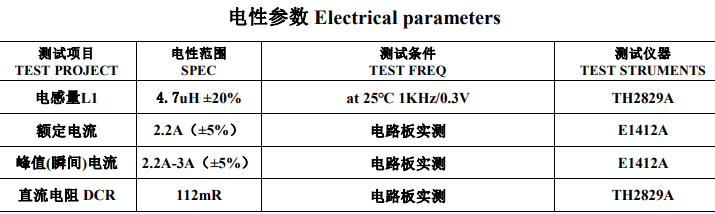

电气特性

产品优势

1、微型化设计理念

XR0420-4R7M体型小巧，尺寸精度高，完美适配贴片安装需求，有效提高产品集成度，顺应现代电子设备微型化的发展潮流。

2、精准的感量

在要求电感值高度精确的电路应用中，感量参数非常关键。XR0420-4R7M感量使用仪器同惠TH829A@25℃ 1KHz/0.3V，实测为4.7μH，公差控制到±20%，能确保产品感量具有高度一致性。

3、超低的直流阻抗DCR

产品DCR使用仪器同惠TH829A，电路板实测直流阻抗最大值仅112mΩ，较低DCR有效减少电路的损耗，提高系统的工作效率。

4、高额定电流

额定电流使用仪器E1412A实测2.2A，公差稳定在5%，确保在高频和高温环境下可保证优异的温升电流及饱和电流的特性。

5、全面的技术资料

祥如电子提供全面的技术资料及详细的使用条件，增加产品的可信度，有助于增强用户与厂商之间的信任与合作。祥如提供技术支持，能有效解决用户的器件选型，优化产品设计，进而缩短产品开发周期，节约成本。

多维度环境可靠性实验

①焊接稳定性高；温度最高可达245℃，时间可持续3~5S；

②耐机械冲击、热冲击性能优异；

③双85高加速应力测试1000H；

④极限高低温存储（-55℃~125℃）；

⑤板材柔性变化率稳定高，约10%；

⑥产品强度可承受17.7N（1minX和Y方向）

生产

已量产
