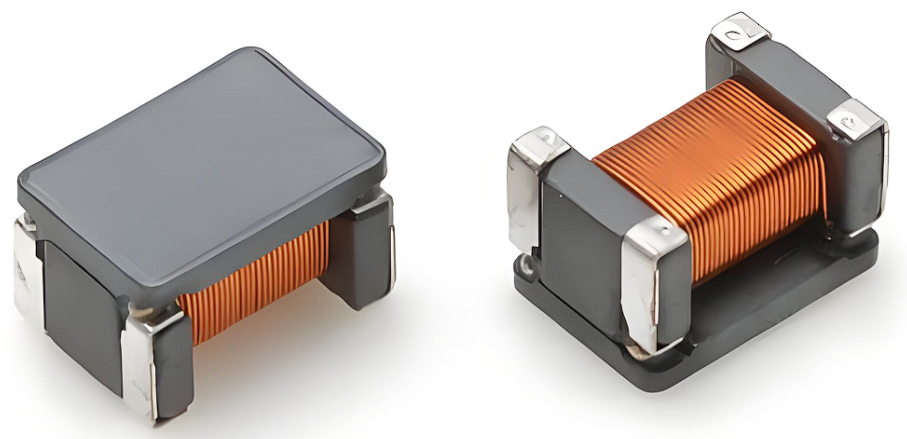

产品图片

概要

祥如电子的高可靠性及小型化设计的XRACM系列XRACM-7060F-501共模电感现已投入量产。该产品采用了高性能的铁芯材料与线材，确保了产品的高可靠性，并且实现了紧凑的设计与广泛的适用性。其尺寸为7.0mm x 6.0mm，适用于电子设备中的高频共模信号处理电路，例如位置检测、信号传输以及噪声抑制等领域。

背景和开发目的

随着电子技术的进步，设备功能日益复杂，电路集成度不断提高，电磁兼容性（EMC）问题已成为一个关键挑战。电源线和信号线容易受到共模干扰的影响，这可能会削弱设备性能甚至导致损坏。共模电感作为一种有效的解决方案，能够抑制这类干扰，从而增强设备的稳定性和可靠性，在多种电子设备中得到了广泛应用。祥如电子有限公司响应市场需求，并致力于提升电子设备的EMC性能，推出了XRACM-7060F-501共模电感，旨在为客户提供高品质、可靠的EMC组件，支持其在设计与制造过程中的需求。

产品特点

高效EMI抑制：专为抑制电磁干扰设计，适用于需要提高电磁兼容性的应用场景。

宽温操作：可在-30°C到+100°C的温度范围内稳定工作，适用于多种环境条件。

高可靠性：经多方面严格测试，适应不同环境。

小型化：尺寸为7.0mm* 6.0mm。

应用

消费电子：智能手机、平板电脑、笔记本电脑等便携式设备。

计算机及周边设备：台式机、服务器、显示器等。

网络通讯设备：路由器、交换机等。

医疗设备：监护仪、超声设备等。

工业控制：自动化控制系统、变频器等。

电力电子：UPS、太阳能逆变器等。

家用电器：洗衣机、冰箱、空调等。

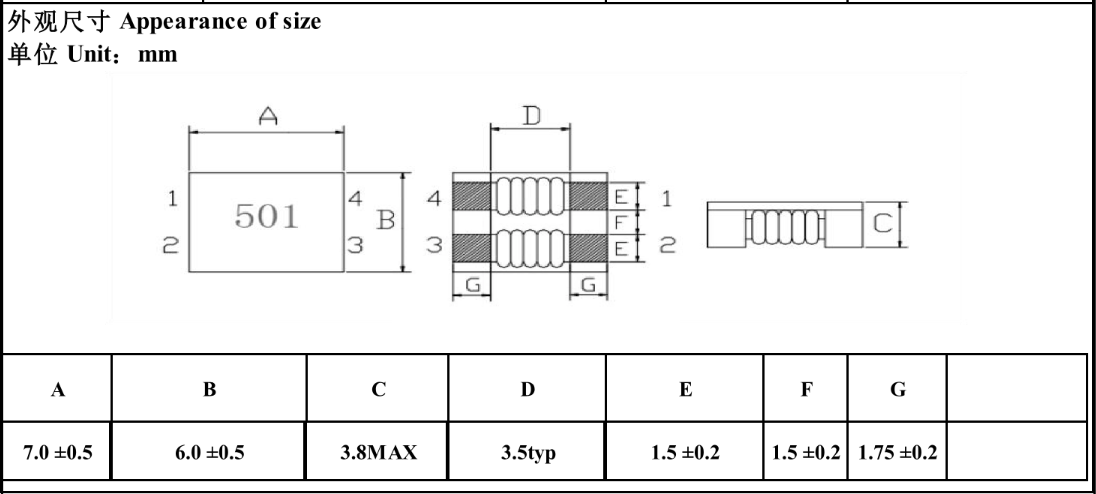

外观和尺寸

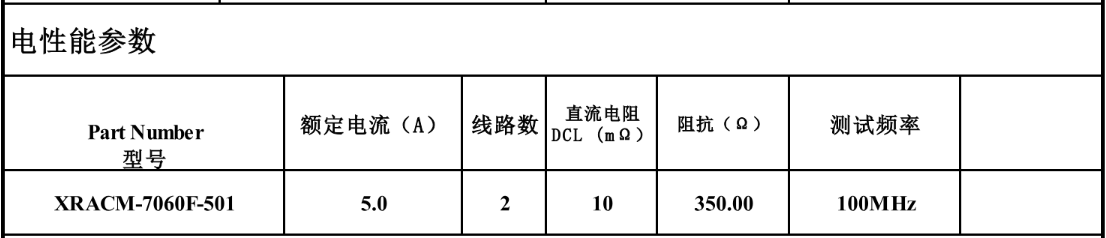

规格特性

产品优势

高效EMI抑制

XRACM-7060F-501 具备低至10mΩ的直流电阻（DCR）和高达350Ω阻抗（在100MHz频率下），这意味着它能够高效地抑制高频电磁干扰（EMI），从而保障系统的信号完整性和整体性能。

小型化设计

尽管其额定电流达到了5.0A，该器件依然保持了紧凑的外形尺寸，仅为7.0mm x 6.0mm，这样的设计使其成为那些空间受限但又需要强大EMI抑制能力的应用的理想选择。

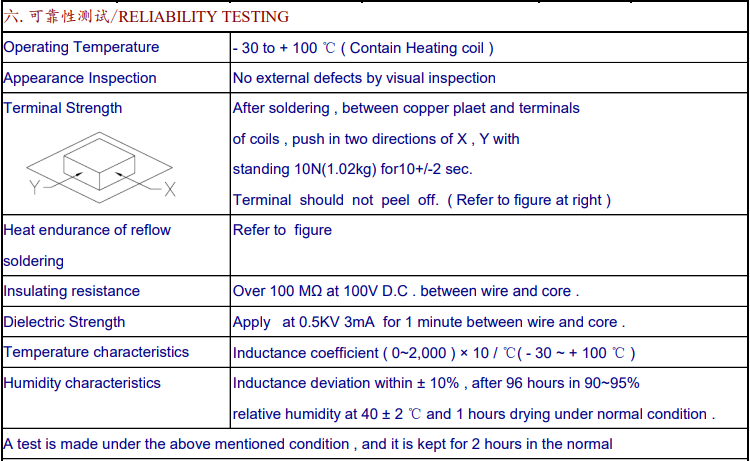

可靠性卓越

1.温度适应性广

工作温度范围为 - 30℃到 + 100℃（包含加热线圈），这意味着在寒冷和炎热的环境条件下，产品都能保持正常工作状态，确保电子设备在不同温度环境中的稳定性。

2.机械性能稳定

端子强度测试显示，在焊接后，端子在 X 和 Y 两个方向承受 10N（约 1.02kg）的力，持续 10 ± 2 秒不会剥落。这种良好的机械性能保证了产品在使用过程中，即使受到一定外力作用，其连接部分依然稳固，不会影响电路的正常连接和工作。

3.电气性能可靠

绝缘电阻在 100V 直流下，线与芯之间超过 100MΩ，确保了良好的绝缘效果，防止电路短路等问题。

介电强度在 0.5KV、3mA 的条件下持续 1 分钟符合要求，进一步验证了产品在承受一定电压时的安全性和稳定性。

温度和湿度特性也符合标准，在 96 小时的 90 - 95% 相对湿度、40 ± 2℃环境下，以及之后 1 小时的正常条件干燥后，电感偏差能控制在 ±10% 以内，保证了产品在不同湿度环境中的性能稳定。

材料优质

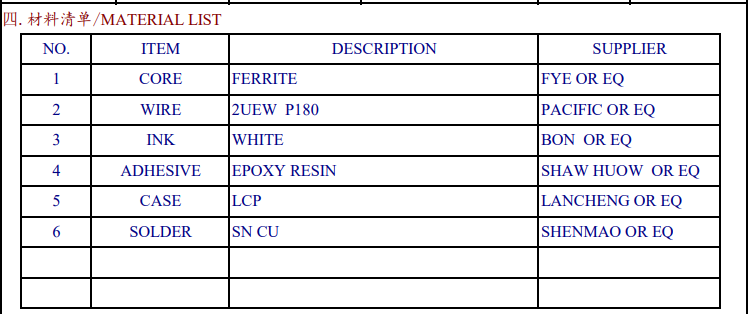

材料清单涵盖 CORE FERRITE、WIRE 等多种关键材料，并且对每种材料都有明确的供应商或等效材料说明，如 CORE FERRITE 来自 FYE 或等效供应商，WIRE 采用 2UEW P180、来自 PACIFIC 或等效供应商等。这些优质材料为产品的高性能提供了基础保障。

生产

已量产
