祥如电子XRSQ1010-10mH-H SQ扁平共模电感，插件卧式设计，开关电源用电感理想之选

参考链接：https://www.xiangrudz.com/up_pic/XRSQ1010-10mH-H.pdf

开关电源的应用范围极其广泛，一般都是应用于强电设备，比如充电桩、电脑电源、手机适配器、车载逆变电源、消费类高功率产品电源等。所以开关电源对于EMC性能，长期可靠稳定性、尺寸最优化、温湿度、散热、能量转换等性能有着对应要求。

类似手机充电器这类交流电源就对内部的电感尺寸和高度有着最小化的需求；而同时所有电源在工作的时候都不允许辐射过大干扰外部设备，这也对内部共模电感抑制共模干扰能力、电磁屏蔽效果有着更高的要求。

另一方面，开关电源对能量转化效率的追求是越高越好，而共模电感是电源的一部分。需要具备高初始导磁率、高饱和磁感应强度、低直流阻抗，来最大化减少损耗。

面对着以上开关电源应用场景的多样化需求，祥如电子研发出SQ扁平共模电感XRSQ1010-10mH-H，通过电源共模减少线路干扰，实现EMI效果。不仅在尺寸上实现了显著的缩减，而且具备了大电流的特性，确保了在低高度条件下的高通流能力。

产品概要

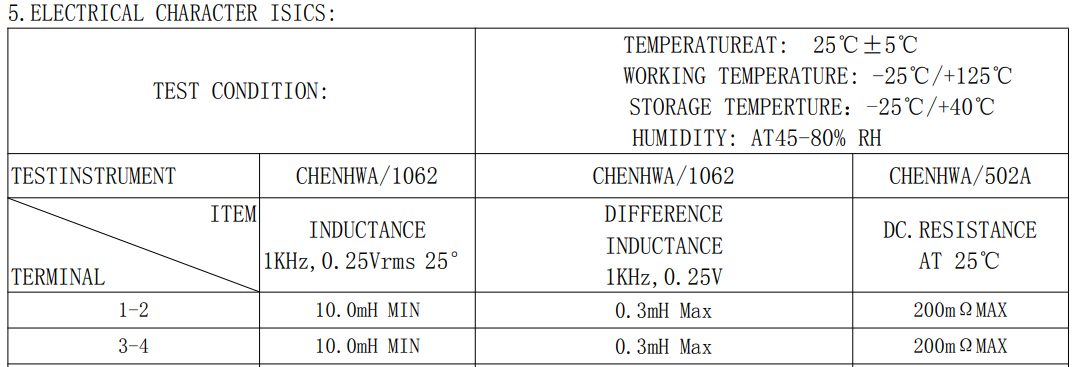

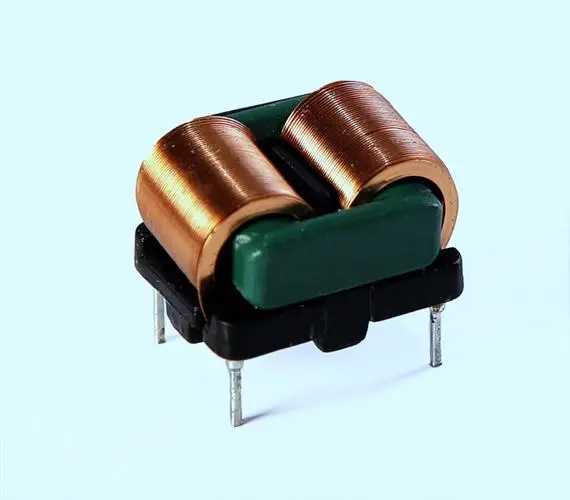

祥如电子XRSQ1010-10mH-H SQ扁平共模电感，插件卧式设计，感量10mH，低直流阻抗最大仅200mΩ，耐压最高达1.5KV，绝缘阻抗最小可达到100MΩ。可以搭配X电容、Y电容组成EMI滤波器，抑制EMI干扰。可广泛应用在充电桩、音响、自动化设备、电脑适配器等消费类领域及医疗设备、汽车车载电源领域。

在传统磁环电感产品基础上，祥如电子推出SQ扁平共模电感XRSQ1010-10mH-H，它能够克服传统磁环电感存在人工绕制效率低、交期长、成本高等问题。与传统磁环共模电感产品相比，扁平共模电感高频趋肤效应好、导电率强的同时，能够实现小体积、大电流；采用闭合磁路设计，漏感小，一致性高，整体EMI效果好；具有较低的温度系数，散热效果好，温升比磁环电感低；匝间电容小，绝缘阻抗高，可靠性高；采用全自动绕制，绕线整齐不交叉重叠，生产效率高，制造成本低。

除外，祥如电子XRSQ1010-10mH-H SQ扁平共模电感还具备以下优势：

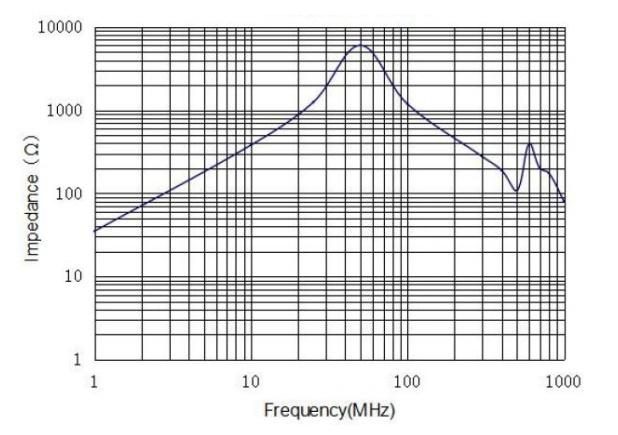

• 灵活的频率特性。共模电感阻抗在不同频率对应不同的阻抗值，在应用频段的共模阻抗越大，抑制共模干扰信号能力越强。
