摘要

电子产品的小型化是现代电子工程中的一个重要趋势，比如录影机、数码相机、笔记型电脑等。产品的小型化也就势必要求内部电子控制电路所用电子元器件在满足性能的基础上尽量最小化。电感作为电子电路中最常用的器件其小型化需求就更急切了。祥如电子顺势推出的非屏蔽电感XRCD32-220K，以小体积（3.5*3.0*2.1mm）能胜任此需求。

典型应用电路

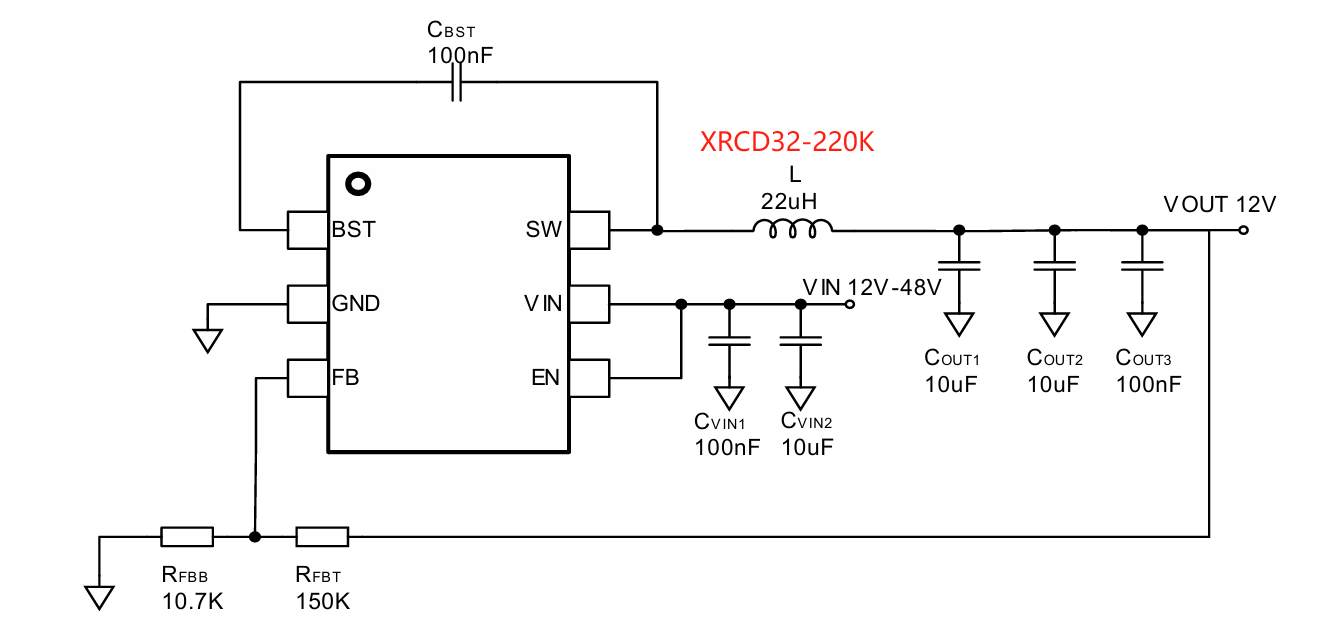

如图 1所示是XRCD32-220K型非屏蔽电感的一个小型化DC-DC开关电源典型应用电路原理图。

其具体的电气参数指标：输入电压具备宽电压范围12V~48V，输出电压为12V，最大输出电流为300mA。

针对以下电路图的各元器件的作用做简要说明：XFCD32-220K电感起储能和续流作用，该应用电路推荐电感值为22μH；输入电压与输出电压所设计的电容都是做储能和滤波作用。这里需要注意的是电容要一大一小电容搭配设计，大电容做储能和对低频噪声滤波，小电容对高频噪声滤波。该应用电路推荐的电容值是10μF和100nF。输出的大电容在产品PCB面积允许的情况下尽量大一些，可降低输出纹波电压也能储备足够能量。FB电阻为电压反馈采样电阻，根据输出电压大小提供对应的参考电压，从而动态芯片内部MOS管的PWM占空比，保证输出电压稳定在12V。

图  1 典型应用电路图

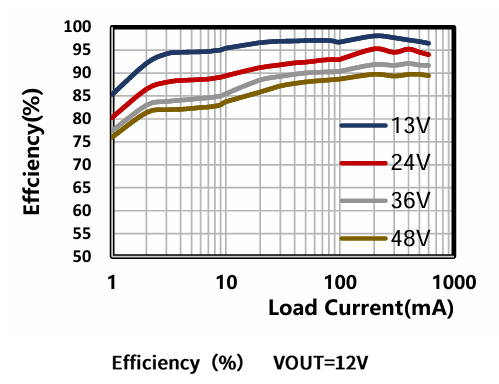

图  2 转换效率

如上图所示是开关电源电路在不同输入电压与不同负载电流下的转换效率，当输入电压为13V，负载电流为200mA时，其转换效率高达98%。这其中选择电感的直流电阻越小，其损耗也越小，转换效率就越高。

非屏蔽型电感除具备低直流电阻0.47Ω、低损耗等开关电源的典型应用特点，还有以下几个特点：

体积小：非屏蔽电感器由于没有磁屏蔽罩，因此可以在不牺牲性能的前提下，设• 计得更加小巧，适合用于对空间要求严格的应用。

• 重量轻：缺少屏蔽罩使得非屏蔽电感器的重量更轻，这对于便携式设备和需要减轻重量的应用（如无人机、移动设备等）来说是一个显著优势。

• 安装简便：小型化的非屏蔽电感器更容易在电路板上进行安装和布局，有助于简化生产和装配过程。

• 成本效益：小型化设计通常意味着材料使用更少，从而有助于降低成本，使得非屏蔽电感器在成本敏感的应用中更具吸引力。

• 散热性能：由于屏蔽罩可能会影响散热，非屏蔽电感器将会有更好的散热性能，这对于小型化设备中的热管理非常重要。

外观与尺寸

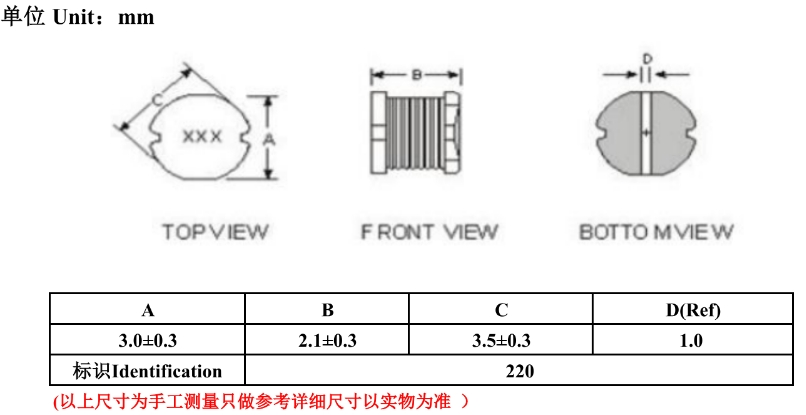

如下图示，是XRCD32-220K型非屏蔽电感的结构尺寸图，整体尺寸仅有3.5*3.0*2.1mm大小。这个尺寸比两个1206贴片电阻（其尺寸通常为3.2mm x 1.6mm x 0.5mm（长 x 宽 x 高））并联平行的都还要小一些。因此在小型化开关电源电路中电感物料选型时可以类比于1206贴片电阻，这将对电感尺寸有一个更直观的概念。

应用范围

录影机

OA仪器

数码相机、液晶电视、笔记型电脑

小型通信设备

DC/DC开关电源等

规格参数

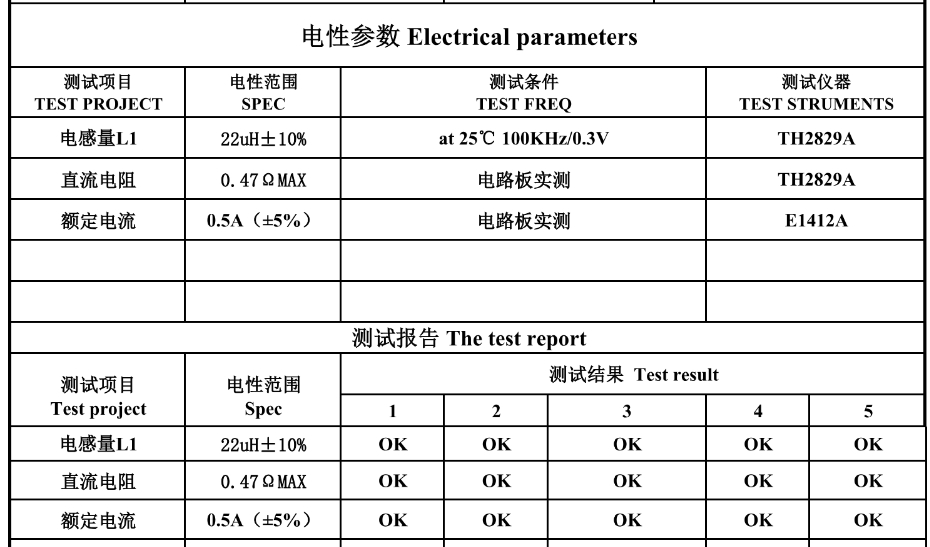

如下图示，是XRCD32-220K型非屏蔽电感的具体的规格参数。电感量为22μH，设计可参考典型应用电路。最大直流电阻仅0.47Ω，这将大大降低开关电源的损耗，提高转换效率。额定电流0.5A，建议设计降额因子为0.7。

图  4规格参数

总的来说，XRCD32-220K型非屏蔽电感具有高功率、高饱和电流、低阻抗、小型化的特点。其中非屏蔽小型化设计使其在便携性、成本效益、生产效率和设计灵活性方面具有显著优势，非常适合现代电子设备对于空间和性能的严格要求。
