摘要

电子产品的小型化是一个持续发展的趋势，它在PAD、智能手机便携式游戏设备、智能穿戴、电源模块等多个应用领域带来了显著的优势。随着电子产品功能的不断增强和设计越来越轻薄，对电感器的尺寸、性能要求也在不断提高。应对市场需求，祥如电子推出电感XR0630-4R7M，具备高功率、高饱和电流、低阻抗、小型化的特点。以先进的一体成型工艺，实现小型化的同时，也具备高可靠性，满足电子产品小型化及高可靠性需求。

产品特点

体积尺寸小：整体尺寸仅有7.6*6.6*3.0mm；

高饱和电流（典型值4A，最大值7A）；

采用屏蔽设计，降低产品EMI设计难度；

表面采用乙烯基热喷涂工艺，表面致密性好；

100%无铅工艺，满足RoHS2.0、无卤、REACH等标准；

低直流电阻：最大直流电阻仅为42mΩ，且具有低功耗的特点。

外观与尺寸

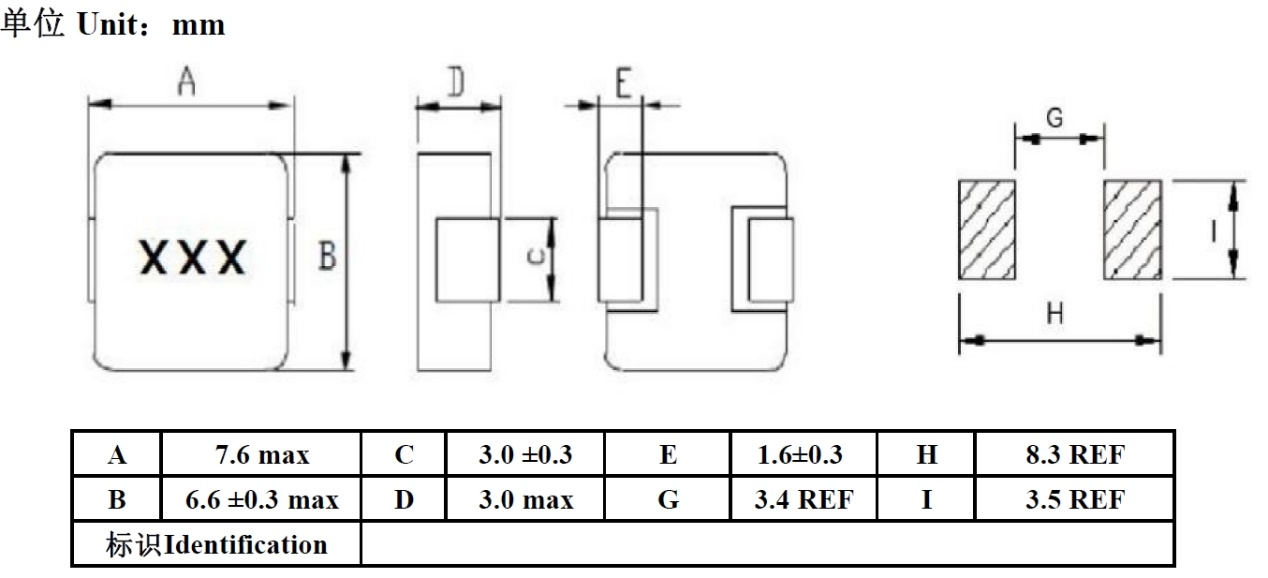

如下图，是XR0630-4R7M一体成型电感的结构及尺寸图，这种结构设计较常规电感结构具有以下特点及优势：

整体尺寸仅有7.6*6.6*3.0mm大小。这种一体成型电感器体积很小，占用的PCB空间非常少，有助于节省电路板空间，特别适用于智能穿戴、电源模块等产品

 磁屏蔽结构：众所周知电感在电路应用中存在快速的di/dt变化，这让它成为了一种典型的辐射源。在产品设计过程中，若采用非磁屏蔽结构的电感，那么对其的电路设计必须提前考虑EMC设计原则，否则到产品后期测试导致产品EMC试验不通过或因EMC问题导致系统工作异常，再来进行产品整改，那将会付出巨大的时间和金钱成本。而一体成型电感具有磁屏蔽结构，磁路闭合，磁力线外泄辐射非常少，能有效降低对外的电磁辐射量，很好的解决产品EMC问题。

电感啸叫声小：一体成型工艺使线圈与磁粉紧密结合，结构上降低了电感线圈的震动幅度，从而减少了电感的啸叫声。这可以降低产品整体的对外噪声量，特别适用于对静音要求高的智能穿戴产品。

结构及尺寸

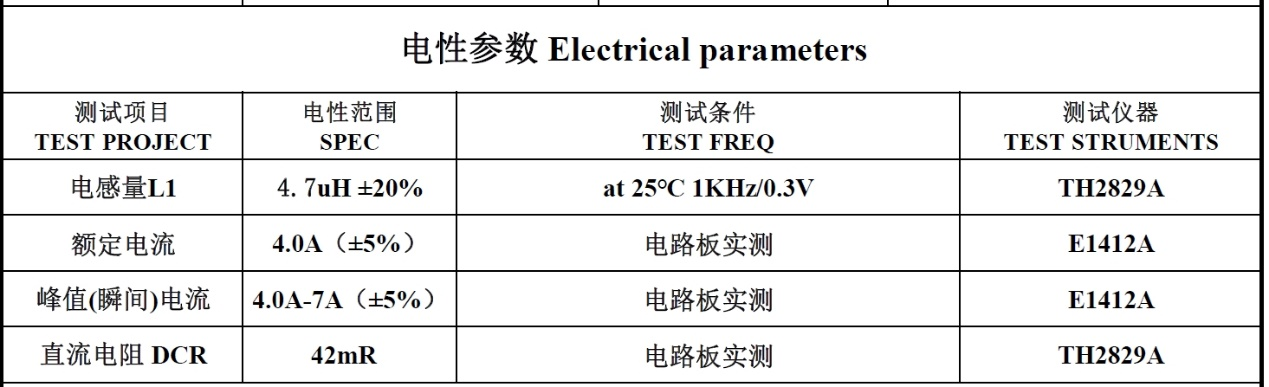

规格参数

电感量标称值为4.7μH，误差值±20%，设计可参考典型应用电路。

最大直流电阻仅为42mΩ，这将大大降低电感自身的损耗，提高转换效率，同时降低发热量。非常适用于对产品能耗低，发热低的产品，比如PAD，智能手机便携式游戏设备，WI-FI 模组笔记本等。

额定电流4.0A，最大峰值电流为7A，建议电路设计时采用降额因子为0.7，可使电感保持高可靠性，增长其使用寿命。高饱和电流的特性，也使本电感能够在大电流环境下长期工作。

规格参数

典型应用方案

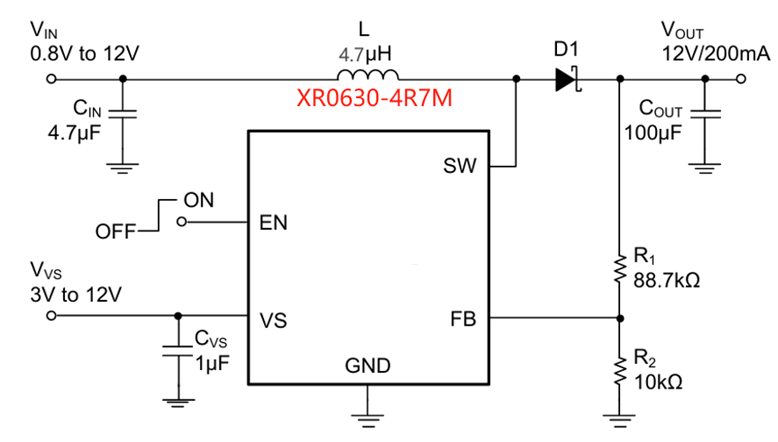

如下图示，是小型化一体成型XR0630-4R7M电感在开关电源升压电路典型应用方案。该应用方案输入电压范围：0.8V~12V，输出电压12V，最大负载电流200mA。

以下简要说明该电路的工作原理和电感作用：SW引脚内部为MOS管控制电路，当MOS管导通时，输入电压给电感充电，电感两端电压左正右负；当MOS管关闭时，电感电压反向左负右正，叠加在输入电压上给电容Cout充电至12V。电感在其中起储能作用，其小型化，低阻抗，高饱和电流特性能在减小电源模块体积的同时，也保持高转换效率。

典型应用电路

应用范围

DC/DC电源；

PAD，智能手机便携式游戏设备，智能穿戴；WI-FI 模组笔记本，VR，AR；

CD显示器，HDDS，DVCS，DSCS；

基带电源，放大器，电源模块，相机电源等等。

生产状况

已量产
