概要

伴随智能设备的发展，各种便携式电子设备需求涌现，要求元器件更加小型化，性能更加稳定。尤其是作为产品电源管理应用的重要元件——电感，在智能设备的组件设计上要求在保证性能的前提下实现小型化。祥如电子获悉此类市场应用需求后，依托自身研发实力开发出适用于需要大电流小尺寸应用的小型化一体成型电感XRTC252010S2R2MBCA，电感值2.2μH，尺寸仅2.5mm×2.0mm×1.0mm，典型额定电流高达2.4A，能够满足各类智能设备的小型化电源应用需求。

产品特点

大电流、低损耗

通过金属粉尘芯实现高性能(Isat)，高饱和电流典型值3.3A

低直流电阻（最大值仅70mΩ），实现低损耗

采用封闭式磁路设计，实现低漏磁通

乙烯基热喷涂工艺，表面更致密。

满足QESP-44要求

100%无铅(Pb)，符合RoHS2.0和卤素、REACH等标准。

应用场景

DCDC转换器

平板、智能手机

便携式游戏设备、智能穿戴、Wi-Fi模块

笔记本电脑、虚拟现实（VR）、增强现实（AR）

液晶显示器、硬盘驱动器（HDD）、数字摄像机（DVC）、数字相机（DSC）

基带电源、放大器、电源管理、模块电源、相机电源管理。

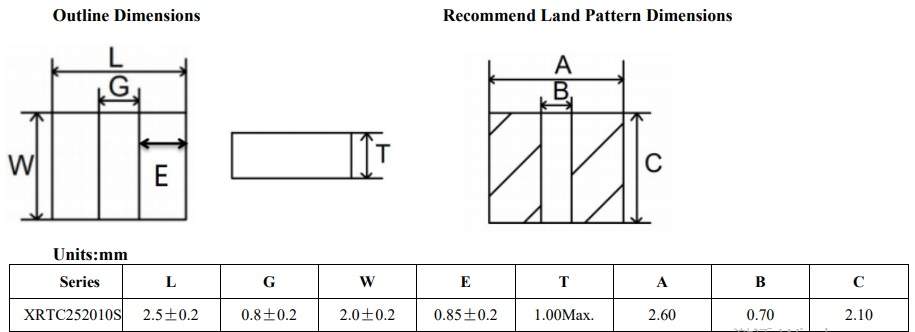

外观尺寸

图1 产品外观

电气特性

图2 产品特性

创新技术

采用一体成型工艺，更佳电磁特性

如图3结构图所示，XRTC252010S2R2MBCA采用一体成型工艺，外部采用金属粉末压制成型，将内部线圈、电极和T-core进行封装，形成稳定的电磁结构，减少产品漏磁，特性更加稳定。

图3 XRTC252010S2R2MBCA产品结构

通流能力强，电感特性稳定

由图4可知，XRTC252010S2R2MBCA保持稳定的电感特性，典型额定电流为2.4A，但伴随电流增加电感值会出现衰减，建议在典型额定电流下使用。同时在额定典型电流的使用条件下，温升不超过30℃，过流工况下将带来温度激升，因此需要在设计中格外注意并参考图4资料。

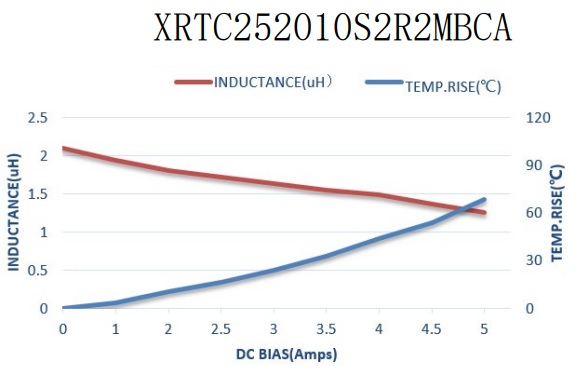

图4 XRTC252010S2R2MBCA电流与电感值、温升特性

产品可靠性强

祥如电子的XRTC252010S2R2MBCA在可靠性方面值得用户信赖。其绝缘电阻≥100MΩ，电极超过90%的区域可供焊接，通过焊接与PCB可形成牢固连接关系。同时产品通过了-55℃~125℃的温度测试和冲击试验，表面没有出现变形或者损坏痕迹。此外，祥如电子还进行湿度和寿命试验，带来的电感值变化在10%以内。通过严格的试验数据，该产品具备在智能产品行业国产自主化替换的能力，值得用户信赖。

产品型号命名规则

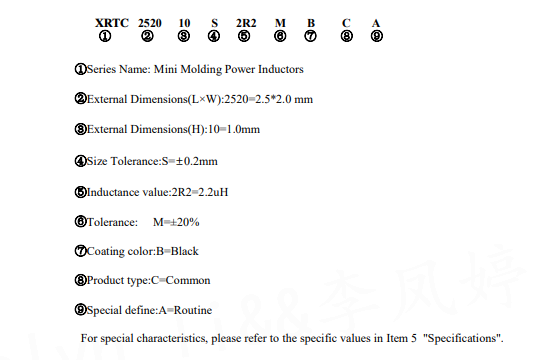

本型号产品系列命名规则如图所示。XRTC252010S2R2MBCA型号则表示：小型化一体成型电感，长宽2.5*2.0mm，高1.0mm，结构尺寸公差±0.2mm，电感量2.2μH，电感量容差±20%，通用型常规电感。若此款电感的技术参数有不适用的地方，可根据系列命名规则联系申请样品。

生产

已量产
